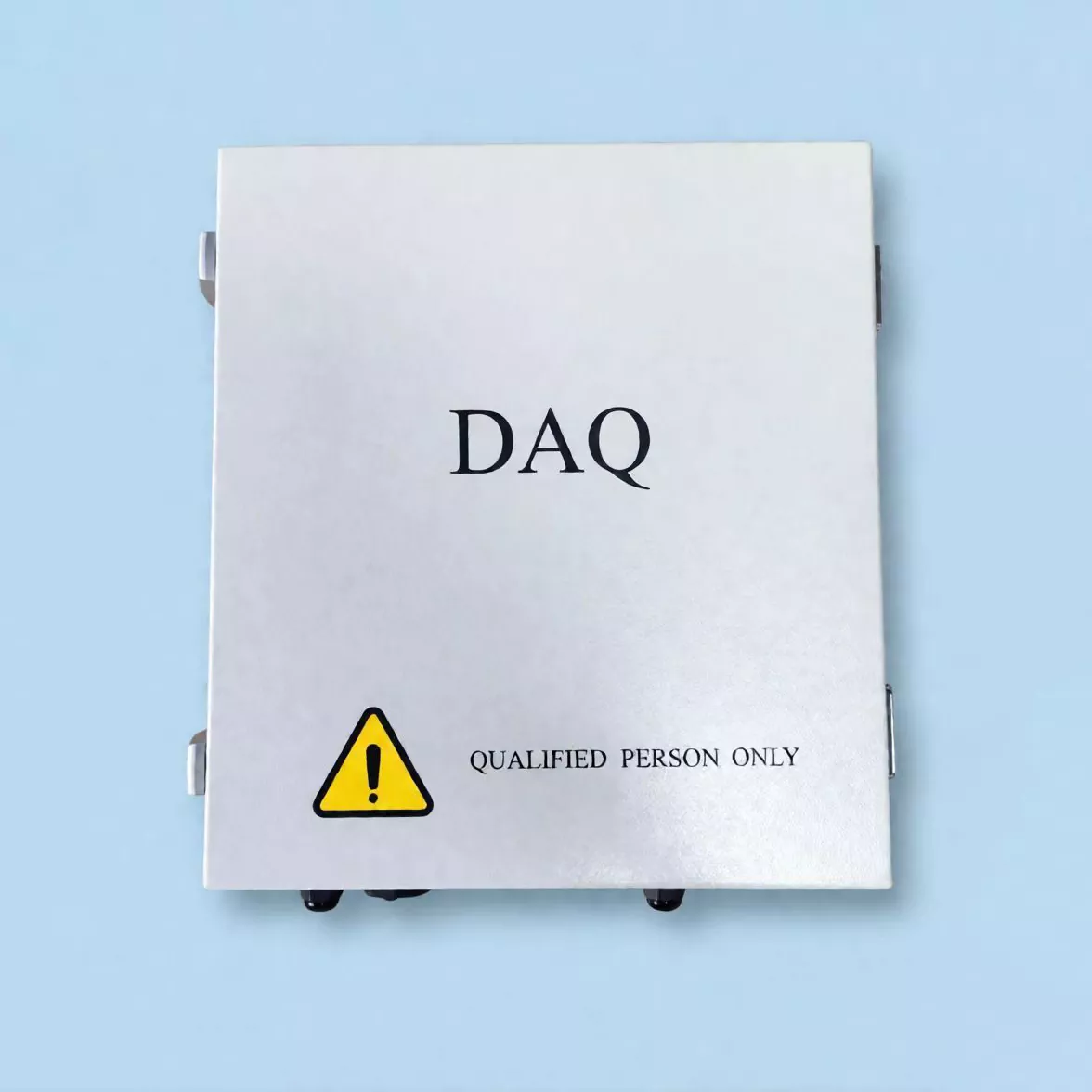

ソーラートラッカー通信ボックスNCU

Ruitai NCU は、自己修復型光ファイバー リング ネットワーク上に構築されており、ミリ秒レベルの回復をサポートするリング ネットワーク プロトコルとデュアル電源冗長設計を備えています。ネットワーク リンクが予期せず切断されたり、機器に障害が発生した場合、システムは数ミリ秒以内に通信パスを自動的に再構築します。これにより、運用に影響を与えることなくシームレスな切り替えが可能となり、停電リスクが軽減され、大規模太陽光発電所の24時間365日の中断のない運用がサポートされます。

主な機能と技術的なハイライト

1. 正確な太陽追跡と微気象モニタリング

Solar Tracker Communication Box NCU は、複数の TCU (Tracker Control Unit) を調整して、正確な太陽追跡をサポートします。

また、風速、風向、日射量、その他のセンサーも統合されており、マイクロ気象ステーションとして機能します。

インテリジェントな追跡アルゴリズムと組み合わせることで、地形陰影損失を軽減し、発電効率を向上させることができます。

2. インテリジェントな全天候型保護

NCU はリアルタイムの気象データを使用して、風、雪、ひょうに対する保護モードを自動的に有効にし、トラッカー構造を安全な位置に移動できます。

異常気象では、この機能により、ひょう、大雪、および同様の現象によって引き起こされる資産の損失を最大 94% 削減できます。

3. 高信頼性の工業デザイン

NCU は、高地、砂漠、海岸などの厳しい環境向けに、工業グレードのチップと IP65 保護の絶縁回路を使用しています。

AC 電源と DC 電源の両方をサポートしており、停電時や夜間でも動作を維持できるバックアップ リチウム バッテリーが含まれています。

ハードウェアおよびソフトウェアの暗号化と高電圧および低電圧の絶縁により、データ伝送と機器の安全性が保護されます。

4. マルチプロトコル接続

NCU は、Zigbee や M-Bus などの複数の通信テクノロジをサポートします。

ローカル システムをスマート クラウドや SCADA などのリモート監視プラットフォームに接続し、リアルタイムのデータ アップロードとコマンド配信を可能にします。

全仕様表

▷ 特徴的なパラメータ

▷ 機能パラメータ

▷ 一般パラメータ

アプリケーションの価値と私たちのプロジェクト

Ruitai インテリジェント NCU は、リモート障害診断とワンクリックの除雪および雹対策機能により手動検査の必要性を減らし、O&M コストの削減に役立ちます。

このシステムは米国とスペインの海外プロジェクトに導入されており、異常気象時に自動保護を提供します。

SCADA およびリモート O&M ソフトウェアと連携して、NCU は運用プロセス全体にわたるインテリジェントな管理をサポートし、太陽光発電所があらゆる太陽光線からより多くの価値を獲得できるように支援します。

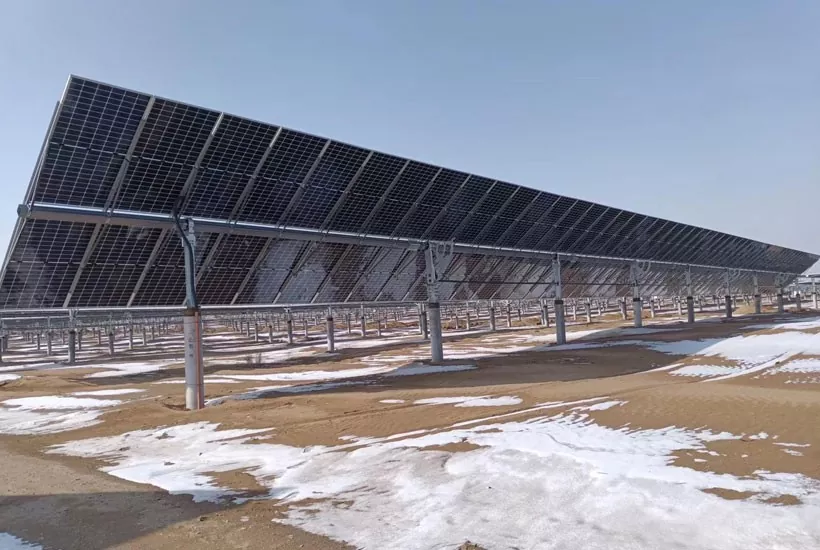

ケーススタディ: 米国テキサス州の 100 MW 実用規模太陽光発電所

このプロジェクトは北米の大平原に位置しており、頻繁に激しいひょう嵐や極風に見舞われることがよくあります。

このような状況では、従来の太陽電池モジュールや追跡構造が重大な損傷を受ける可能性があり、プラント資産に大きなリスクをもたらします。

Ruitai SCADA プラットフォームの採用後、システムは AI 天気予報とインテリジェントな調整アルゴリズムを使用して、ひょうや強風の警報に自動的に対応しました。

TCU にコマンドを送信し、太陽電池モジュールを保護的な 60 度の傾斜角に移動させました。

この積極的な異常気象保護戦略により、発電所が直径 50 mm を超える雹に見舞われた場合、年間の PV 資産損失が 94% 削減され、発電所の対応が受動的な損傷制御から積極的なリスク防止に移行しました。

瑞泰を選ぶ理由

Ruitai は PV 追跡制御システムの研究開発と応用を専門としています。大規模太陽光発電所におけるインテリジェントな管理のニーズに応え、当社は制御アルゴリズム、通信技術、システム統合の能力を継続的に強化しています。

Solar Tracker Communication Box (NCU) に加えて、当社は TCU、PV SCADA インテリジェント監視プラットフォーム、インテリジェント太陽清掃ロボットなどの包括的なソリューション スイートを提供します。

当社の機器は IP65/IP66 保護定格を備えており、-40°C ～ +70°C の広い温度範囲にわたって確実に動作します。雷保護を考慮して設計された当社の製品は、太陽光発電所が設置されている多様で困難な環境に耐えるように構築されています。

20 を超える知的財産権、ISO 9001 および CE 認証、ソフトウェア著作権、HTW などの第三者機関からのテスト報告書に裏付けられ、当社は 50 以上の国と地域にわたってプロジェクト パートナーシップを確立してきました。当社は、遠隔監視、障害診断、ソフトウェアのアップグレード、O&Mトレーニングなどの長期サービスを提供します。

よくある質問

Q: NCU は正常な通信を示していますが、一部のトラッカーはコマンドの発行後に移動に失敗します。これをトラブルシューティングするにはどうすればよいですか?

A: このタイプの「誤った通信」(システムが接続されているように見えるが起動に失敗する) は、通常、次のことが原因で発生します。

TCU の機械的ジャム: モーターまたはギアボックスの故障。 TCU は依然として「ハートビート」信号を送信できますが、物理的な動作を実行することはできません。

不十分な電源供給: トラッカー モーターは起動時に大きな突入電流を消費します。電源ケーブルが長すぎる場合、または断面積が不十分な場合、NCU がコマンドを発行したとしても、端子 TCU での電圧降下によりモーターが始動しない可能性があります。

コマンドの競合: 他のシステム (SCADA やローカル HMI など) が競合するコマンドを同時に発行していないかどうかを確認します。

Q: RS485 バスを配線するときに、任意の T 分岐接続を使用できますか?

A: いいえ。RS485 バスはデイジーチェーン トポロジを使用する必要があります。 T 分岐は激しい信号反射を引き起こし、通信が非常に不安定になります。

サイトの状況により分岐が必要な場合は、分岐点に RS485 リピータまたはハブを設置する必要があります。

Q: NCU は発電所の AGC/AVC システムと接続できますか?

A: はい。大規模な発電所では、グリッドが制御を必要とする場合、AGC/AVC システムは電力制限コマンドを NCU に送信します。

これらのコマンドを受信すると、NCU はトラッカーの角度を調整して、アクティブなハードウェア レベルの電力ディレーティングを実現できます。このアプローチは、単にインバーターの出力を制限する場合と比較して、系統の安定性をよりよく保護します。
