太陽光発電ネットワーク通信ボックス NCU

Ruitai は中国の専門メーカーであり、PV ネットワーク通信ボックス NCU を提供できます。強力なエッジコンピューティングおよびプロトコル変換機能に加え、追跡アルゴリズム、マルチプロトコル通信、およびリモート監視機能が統合されています。これにより、複雑な電磁環境であっても、大量のデータを迅速かつ確実にクラウドに送信できるようになり、太陽エネルギー効率の向上と、厳しい気象条件下での安定した動作の維持に役立ちます。

お問い合わせを送信

製品説明

PV ネットワーク通信ボックス NCU は、過酷な屋外環境を十分に考慮して設計されており、優れた雷保護、強力な耐干渉性能、幅広い温度適応性を備えています。カスタマイズされたソリューションを入手したい場合は、Ruitai にお問い合わせください。

当社の NCU は産業グレードのコンポーネントを使用しており、Modbus や TCP/IP などの複数の標準産業プロトコルをサポートしているため、さまざまなブランドのインバータや気象観測所との柔軟な互換性が可能です。

ミリ秒レベルのコマンド実行とリアルタイムのデータ送信を可能にし、正確で応答性の高いプラント制御をサポートします。 Ruitai の SCADA プラットフォームと統合すると、オペレーターはサイト全体をリモートで監視および管理できるため、通信障害が大幅に削減され、全体的な O&M コストが削減されます。

プロダクトデザイン

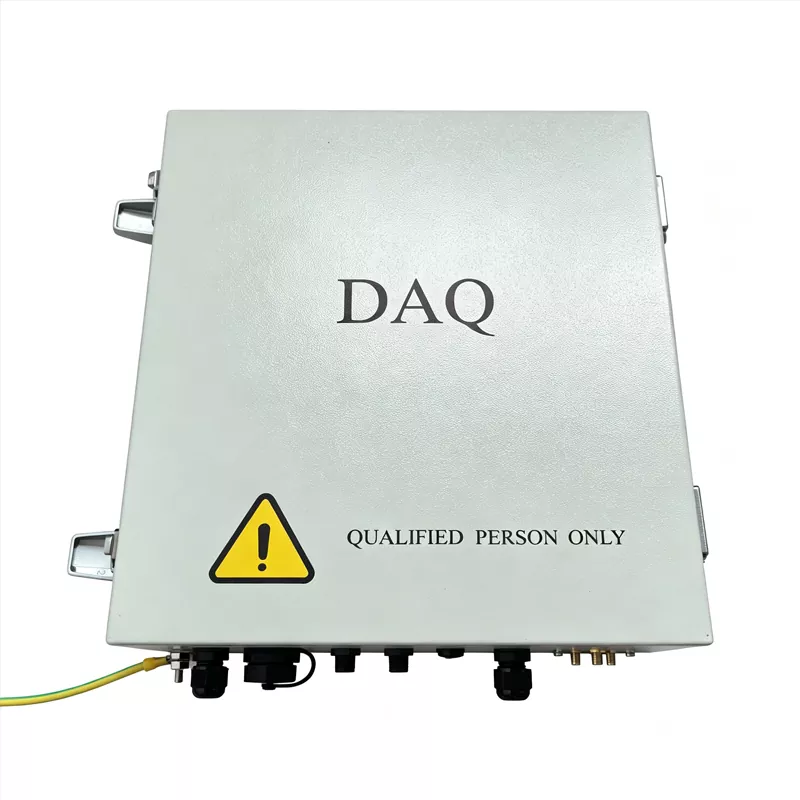

PV ネットワーク通信ボックス (NCU) は産業グレードのハードウェア設計を特徴としており、多様で過酷な環境でも安定した長期動作を保証します。

侵入保護:IP65以上の完全密閉・防塵・防水設計です。

幅広い動作温度:-40℃～+70℃の範囲で動作し、高温の砂漠や極寒の地域などの極限環境に適しています。

デュアル電源設計:DC と AC の両方の電源入力をサポートし、夜間や悪天候でも継続的に動作できるように、大容量のバックアップリチウムバッテリーが含まれています。

産業グレードのコンポーネント:NCU は産業グレードのチップ、絶縁回路、およびコンポーネントのディレーティング戦略を利用しています。 DFMEA および複数の厳格なテストを通じて検証されています。

雷保護:電源ポートと信号ポートにはサージ保護が装備されており、エンクロージャは等電位接地ネットワークに接続されています。

全仕様表

▷ 特徴的なパラメータ

製品型式	RT-COM-V1	高風速トリガーしきい値	調整可能
電源	L+N 220VAC	大雪トリガーしきい値	調整可能
パラメータ設定	パソコン	緯度と経度	GPSによる自動取得
1日あたりの消費電力量	≤0.1kWh	タイムゾーン	自己設定
GPS信号	はい

▷ 機能パラメータ

気象センサーアラーム	はい	無線通信（TCUあり）	はい
通信断警報（TCU付）	はい	通信ポート	RS485 / イーサネット
GPSモジュール障害アラーム	はい	風速	はい

▷ 一般パラメータ

ハウジング材質	板金	サイズ	330×96×360mm
設置方法	クランピング	動作温度	-40～70℃
防水定格	IP65	高度	< 4000m
重さ	5.4kg

NCU のインストールに関する一般的な問題と正しい方法

よくある間違い	結果	ベストプラクティス
RS485バス「T」分岐	信号反射、通信不安定	デイジーチェーントポロジを使用します。分岐点に中継器を設置する
シールド層の両端が同時に接地される	グランドループの形成、干渉の導入	シールドは片端(NCU端)のみで接地してください。
通信線と電力線が同一配管内に敷設されている	電磁干渉により CRC チェックサムエラーが発生する	最低 30 cm の間隔を維持してください。線を90度の角度で交差させる
終端抵抗は取り付けられていません	端末TCUでの信号反射、通信障害	バスの最遠端に 120Ω の抵抗を並列に接続します。
アース線が細すぎる、または長すぎる	耐雷性が低く、機器は雷による損傷を受けやすい	接地線: 断面積 ≥ 6 mm²、長さ ≤ 0.5 m
電池の極性が逆になっている	NCU電源モジュールの断線	配線前にマルチメーターで極性を確認してください
キャビネットが傾いて設置されている	シールストリップへの不均一な圧力、雨水の浸入	水準器を使って位置を合わせます。傾きが 2°以下であることを確認してください
