A 太陽電池モジュール追跡コントローラ太陽追跡システムのコントロールセンターです。センサー信号、天文位置データ、モーター動作、安全保護、および通信機能を調整して、太陽光発電モジュールが太陽に対してより好ましい方向を維持できるようにします。この記事では、トラッキング コントローラーの仕組み、トラッキング コントローラーが解決する問題、システム設計時に重要な技術的要素、およびコントローラーの適切な選択によってエネルギー収量、動作の信頼性、メンテナンス効率がどのように向上するかについて説明します。
PVモジュールトラッキングコントローラーとは何ですか?

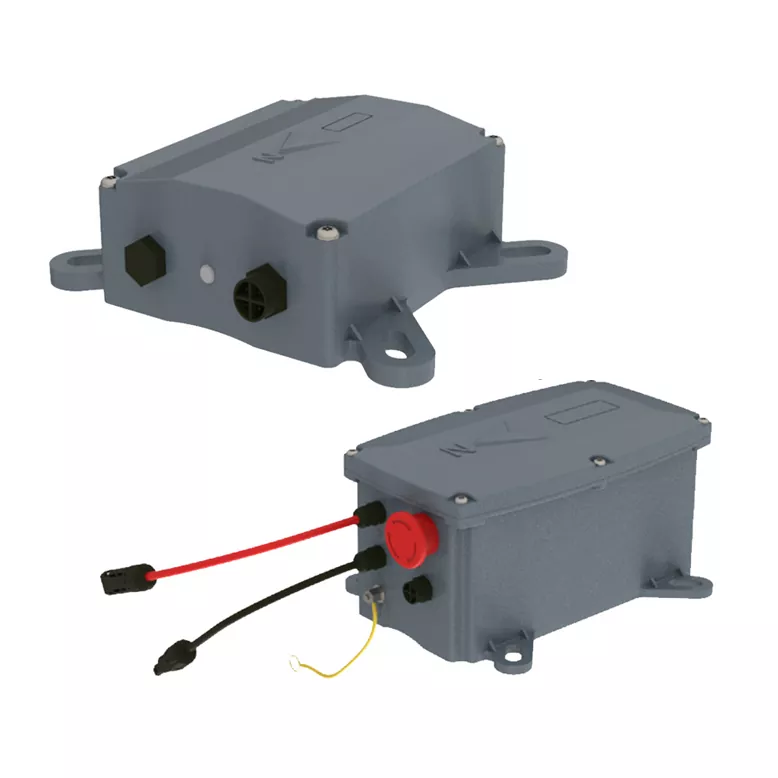

PV モジュール追跡コントローラは、追跡構造に設置されたソーラー パネルの動きを管理するために使用される電子制御デバイスです。固定された太陽光発電設備とは異なり、追跡システムは日中にモジュールの向きを変更します。コントローラーはトラッカーがいつどのように移動するかを決定し、PV アレイが太陽に対して適切な位置を維持できるようにします。
コントローラーは通常、駆動モーター、位置センサー、リミット スイッチ、環境センサー、および上位レベルの監視システムと通信します。システム アーキテクチャに応じて、天文アルゴリズムを通じて太陽の位置を計算したり、センサーから情報を受信したり、いくつかの測位方法を組み合わせたりする場合があります。
実際には、コントローラーはトラッカーの「意思決定センター」として機能します。機械構造は動きを提供し、モーターは駆動力を供給し、コントローラーはシステムが安全に動作しているかどうかを監視しながら必要な動きを決定します。
トラッキング コントローラーが重要な理由?
ソーラートラッカーの性能は、取り付け構造の機械的設計以外にも大きく依存します。たとえ強力な構造であっても、制御ロジックが不正確だったり、モーターの起動が頻繁にすぎたり、システムが異常な状況に正しく対応できなかったりすると、悪い結果が生じる可能性があります。
追跡コントローラーは、移動プロセス全体を調整することで、これらの運用上の課題に対処します。その主な目的は、不必要な機械的な動きを生じさせることなく、モジュールを望ましい追跡範囲内に維持することです。
- 改善された太陽配列:正確な位置決めにより、太陽電池モジュールが 1 日を通して太陽光をより効果的に受け取ることができます。
- 無駄な動きを減らす：インテリジェントな制御により、過剰なモーター動作とそれに伴うエネルギー消費が回避されます。
- より優れた機器保護:コントローラは、強風またはその他の事前に定義された条件時に保護位置を開始できます。
- 故障検出:異常なモーター電流、位置エラー、通信障害、またはセンサーの問題を特定できます。
- 一元管理:複数のトラッカー ユニットは、適切な通信ネットワークを通じて監視および制御できます。
コントローラーはどのように動作するのですか?
動作プロセスは、測定、計算、移動、検証、調整の連続サイクルとして理解できます。正確なアーキテクチャはトラッカーの設計によって異なりますが、基本的な制御シーケンスは似ています。
コントローラーは、時間、地理座標、システム構成、および利用可能な追跡情報に基づいて、希望する太陽の位置を計算または受信します。
エンコーダ、リミット スイッチ、傾斜計、またはその他のデバイスからの位置フィードバックは、コントローラがトラッカーが現在どこにあるかを判断するのに役立ちます。
コントローラーは、望ましい方向と現在の方向の違いを識別します。
移動が必要な場合、コントローラは、事前定義された動作パラメータに従ってモータまたはアクチュエータにコマンドを送信します。
コントローラーはフィードバックをチェックし、予想される位置に到達しない場合、または安全状態が検出された場合には動きを停止できます。
この閉ループ アプローチは、あらかじめ決められた機械的なスケジュールだけに依存するのではなく、システムが実際の動作条件に応答できるため、実用規模の設備にとって特に価値があります。
最新のトラッキング コントローラーの主な機能
プロジェクトが異なれば、必要な制御の高度さも異なります。ただし、PV モジュール追跡コントローラーを評価する場合、いくつかの機能が特に重要です。
| コントローラー機能 | 目的 | 実用的なメリット |
|---|---|---|
| 太陽の位置計算 | 目的のモジュールの方向を決定します | 一貫した太陽追跡をサポート |
| モーター制御 | アクチュエータの開始、停止、方向、移動を制御します | スムーズで制御された操作を提供します |
| 位置フィードバック | 実際の位置と目標位置を比較します | 追跡精度の向上 |
| 防風性 | トラッカーを事前定義された安全な位置に移動します | 構造的および機械的リスクの軽減に役立ちます |
| 制限保護 | 許容角度を超えた動きを防止 | ドライブと構造を保護します |
| 障害監視 | 異常な動作状態を特定します | 迅速なトラブルシューティングをサポート |
| コミュニケーション | 運転データやコマンドを転送します。 | 集中監視を可能にします |
| データロギング | 動作や障害情報を記録します | メンテナンスや性能解析をサポート |
大規模なプロジェクトの場合、コミュニケーション能力が特に重要になることがあります。適切な産業用通信プロトコルをサポートするコントローラーを使用すると、トラッカーを監視制御システムやプラント監視プラットフォームと簡単に統合できます。
他の追跡コンポーネントとどのように連携しますか?
PV トラッキング コントローラーは、決して絶縁された電子コンポーネントとして評価されるべきではありません。そのパフォーマンスは、追跡システムの他の部分とどれだけ効果的に対話するかによって決まります。
| 成分 | システムにおける役割 | コントローラーの相互作用 |
|---|---|---|
| 太陽光発電モジュール | 太陽光を電気に変換する | 方向性の向上による恩恵を受ける |
| 追跡構造 | モジュールを支えて回転させます | 移動コマンドを受信します |
| モーター/アクチュエーター | 機械的な動きを生み出す | コントローラの信号に従って動作します |
| 位置センサー | 実際の位置フィードバックを提供します | トラッカーの方向を確認するのに役立ちます |
| 風センサー | 環境条件を検出します | 保護運動を引き起こす可能性がある |
| 電源 | 電子機器とドライブを制御するためのエネルギーを供給します | コントローラの動作要件を満たす必要がある |
| 監視プラットフォーム | 稼働情報を表示します | ステータス、アラーム、パフォーマンスデータを受信します |
したがって、互換性は非常に重要です。高度な機能を備えたコントローラーであっても、モーター、フィードバック センサー、通信ネットワーク、または電源が電気的および通信要件と一致しない場合、問題が発生する可能性があります。
太陽追尾パフォーマンスをどのように向上させることができるのでしょうか?
トラッカーの主な目的は、PV 表面と入射する太陽光との間の好ましい角度を維持することです。コントローラーは、正確な位置決めとインテリジェントな操作決定を通じてこの目的に貢献します。
ただし、追跡精度が高くても、システム全体のパフォーマンスが自動的に向上するとは限りません。過度の動きはアクチュエータの磨耗と補助電力消費を増加させる可能性があり、過度に保守的な制御はモジュールが理想的な位置から長時間離れたままになる可能性があります。
適切に設計されたコントローラーは、位置決め精度、移動頻度、機械的ストレス、エネルギー消費、および環境保護の間の適切なバランスを追求します。
- 正確な位置決めにより、意図したトラッキング角度を維持できます。
- 適切な動作間隔によりアクチュエータの無駄な動作を削減できます。
- フィードバック制御により位置偏差を修正します。
- 気象ベースの戦略により、厳しい条件下でもトラッカーを保護できます。
- 障害アラームにより、障害が発生してからメンテナンスまでの時間を短縮できます。
- 運用記録は、エンジニアが繰り返し発生するパフォーマンスの問題を特定するのに役立ちます。
インストール前に考慮すべきことは何ですか?
価格や基本的な入出力仕様のみに基づいてトラッキング コントローラーを選択すると、長期的な問題が発生する可能性があります。プロジェクト エンジニアとバイヤーは、実際の動作環境とシステム アーキテクチャに照らしてコントローラーを評価する必要があります。
- トラッカーのタイプ:アプリケーションが単軸、二軸、または別の追跡構成を使用しているかどうかを決定します。
- モーター要件:電圧、電流、始動特性、制御方法、モーター保護要件を確認してください。
- 位置精度:コントローラーがトラッカーの位置を取得および検証する方法を確認します。
- 環境条件:温度、湿度、ほこり、雨、日射、風の影響を考慮してください。
- 安全戦略:緊急停止機能、制限保護、風積ロジック、および回復手順を検証します。
- コミュニケーション：プラントの監視および制御アーキテクチャとの互換性を確認します。
- スケーラビリティ:コントローラーがプロジェクトに必要なトラッカーの数をサポートできるかどうかを検討してください。
- メンテナンス：診断、アラーム情報、データロギング、交換の容易さを評価します。
- カスタマイズ:制御パラメータをプロジェクト固有の機械条件および環境条件に適応できるかどうかを判断します。
購入者は明確な技術文書も要求する必要があります。配線図、通信仕様、動作制限、設置手順、トラブルシューティング手順、およびパラメータ設定情報により、試運転の困難が大幅に軽減されます。
よくある問題と実際的な解決策
トラッキングの失敗は、多くの場合、単一のコントローラーの欠陥ではなく、システム レベルの問題によって引き起こされます。一般的な症状を理解すると、オペレーターが原因をより効率的に特定するのに役立ちます。
| 観察された問題 | 考えられる原因 | 推奨チェック |
|---|---|---|
| トラッカーが動かない | 電源、モーター、制御信号、または安全インターロックの問題 | 電源、アラーム、配線、モーターの状態、安全条件を確認します。 |
| トラッキング角度が正しくありません | 位置フィードバックエラーまたは不正なパラメータ | センサーのフィードバック、キャリブレーション、コントローラーの設定を確認する |
| モーターの頻繁な動作 | 制御間隔が不適切、または位置補正が過剰である | 動きの閾値と制御パラメータを確認する |
| 予期せぬ停止 | リミットスイッチ、過負荷、通信、または保護トリガー | 警報記録を確認し、関連する保護装置を検査します |
| コミュニケーションロス | ケーブル、ネットワーク、アドレス指定、またはプロトコルの問題 | 物理的な接続と通信設定を確認する |
| ゆっくりとした動き | モーター、機械抵抗、電力、またはドライブの問題 | アクチュエータの負荷、電圧、機械部品、および駆動パラメータを検査します |
コンポーネントをすぐに交換するよりも、体系化されたトラブルシューティング プロセスを実行することをお勧めします。多くの場合、アラーム コードと過去の動作データを確認すると、問題の原因がコントローラー、アクチュエーター、センサー、通信ネットワーク、または機械構造のいずれであるかを特定できます。
長期的な信頼性を実現するためのメンテナンス方法
適切に設計されたコントローラーであっても、適切なメンテナンスが必要です。ソーラートラッカーの設置は何年にもわたって屋外条件にさらされるため、完全なシステム障害を待つよりも予防検査の方が現実的です。
- コントローラのエンクロージャに湿気、ほこりの蓄積、腐食、物理的損傷がないか検査してください。
- 電源や通信の接続に緩みや劣化がないか確認してください。
- 予定された間隔で位置センサーとリミットスイッチを確認します。
- 繰り返しまたは断続的な障害がないかアラーム記録を確認します。
- モーターとアクチュエーターの動作に異常な騒音、振動、または温度がないか検査します。
- 緊急機能と風よけ機能が引き続き動作することを確認します。
- コントローラーのパラメーターとソフトウェア構成を文書化して保管してください。
- 必要に応じて、重要な機器の交換コンポーネントを保守します。
予防保守は、1 台のトラッカーに影響を与える小さな制御上の問題が、数百または数千のトラッカー列にわたって同様の機器が配置されている場合に、より大きな運用上の問題になる可能性があるため、大規模な太陽光発電施設では特に重要です。
PV モジュール追跡コントローラはどこで使用されますか?
PV モジュール追跡コントローラは、追跡システムのさらなる複雑さがプロジェクト要件や現場条件によって正当化される多くの太陽光発電用途に適しています。
- 実用規模の太陽光発電所:大規模な太陽光発電所では、調整された追跡を使用して、大規模なアレイを効率的に管理できます。
- 商業用太陽光発電設備:敷地条件とプロジェクトの経済性が可動 PV 構造をサポートする場合、追跡を検討できます。
- 農業プロジェクト:調整可能なモジュールの向きは、太陽光発電と農地利用を組み合わせる場合に役立ちます。
- 太陽研究システム:正確な位置決めにより、太陽光発電技術のテストと評価をサポートできます。
- 特化したオフグリッド システム:追跡は、太陽光収集を最大化することが特に重要な場合に適用できます。
最適なアプリケーションは、緯度、土地の利用可能性、放射照度条件、風環境、地形、システムのサイズ、設置コスト、メンテナンス要件、予想されるエネルギー生産などの要因によって異なります。
よくある質問
これは主に、モーターまたはアクチュエーターと通信することによって太陽追尾構造の動きを制御します。また、位置情報、環境信号、安全入力、アラーム、通信データも処理する場合があります。
いいえ、固定設置システムは方向を継続的に変更しないため、太陽追尾コントローラーは必要ありません。コントローラーは、特に可動追跡構造を使用するシステムに関連付けられています。
これは、コントローラーのアーキテクチャとプロジェクトの設計によって異なります。システムによっては、個々のトラッカー ユニットに分散コントローラーを使用するものもありますが、集中型またはネットワーク化された制御構造を使用するシステムもあります。必要な構成は、トラッカーと通信の設計から決定する必要があります。
追跡コントローラーは、風センサーまたはより高度な気象監視システムから情報を受信できます。事前に定義された条件に達すると、コントローラーはトラッカーに指定された安全な位置に向かうよう命令することができます。正確な保護戦略は、機械構造と現場の状況に応じて設計する必要があります。
コントローラは、その安全設計に応じて、一貫性のないフィードバックまたは欠落したフィードバックを検出し、アラームを生成したり動作を停止したりする場合があります。冗長センシング、制限保護、障害検出、および適切なフォールバック戦略により、システムの信頼性が向上します。
必ずしもそうとは限りません。追跡パフォーマンスはシステム全体に依存します。過度に頻繁な補正は、比例したエネルギー利益をもたらさずに、アクチュエータの動作と補助消費量を増加させる可能性があります。効果的な制御では、追跡精度と移動効率および機器保護のバランスを取る必要があります。
購入者は、電気仕様、通信の詳細、配線情報、環境定格、操作説明書、安全機能、互換性要件、試運転手順、トラブルシューティングのガイダンス、および利用可能な技術サポートを要求する必要があります。
メーカーやコントローラーのアーキテクチャに応じて、パラメーターや制御機能がさまざまなトラッカー構造、モーター、センサー、通信システム、および動作条件に適合する場合があります。カスタマイズは技術設計段階で確認する必要があります。
最終的な考え
PV モジュール追跡コントローラは、設備の電気的、機械的、環境的、監視的な側面を接続するため、最新の太陽光発電追跡システムの重要な部分です。その仕事は単にモーターを始動および停止するだけではありません。正確な位置決定を行い、動作を検証し、環境条件に対応し、機器を保護し、障害を特定し、有用な動作情報を伝達する必要があります。
プロジェクト オーナーとシステム インテグレーターにとって、最も信頼できるアプローチは、完全な追跡ソリューションの一部としてコントローラーを評価することです。モーターの互換性、位置フィードバック、安全機能、通信機能、環境耐久性、メンテナンス要件、技術サポートをすべて購入前に考慮する必要があります。
蘇州瑞泰自動化技術有限公司自動化および制御技術に重点を置いており、太陽光追跡アプリケーション向けの信頼性の高い制御ソリューションを求める顧客をサポートできます。 PV モジュール追跡コントローラを選択する場合、コントローラを実際の機械構造、アクチュエータ、センサ構成、環境条件、および通信アーキテクチャに適合させることが、安定した長期運用の基礎となります。
