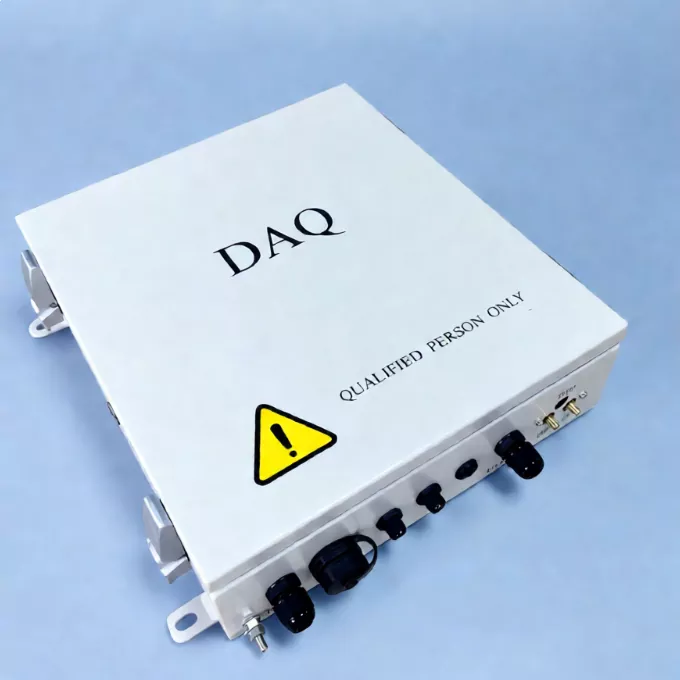

太陽光発電通信ボックス

複雑で変化する屋外環境において、通信ネットワークは太陽光発電所の安定した稼働と効率的なデータ伝送の根幹です。

蘇州瑞台工場が提供する太陽光発電通信ボックスは、プラント通信の中核として、強力なデバイス、エッジ、クラウドの調整と最適化された基盤アーキテクチャを提供して、大規模太陽光発電所に堅牢な通信サポートを提供し、あらゆる太陽光線を信頼性の高いリターンに変えるのに役立ちます。

コアテクノロジーのブレークスルー

1. 信頼性の高いネットワークと冗長通信リンク

NCU は、光ファイバーや RS485 などの冗長有線チャネルに加え、5G や周波数ホッピング スペクトラム拡散などの無線チャネルもサポートします。

単一点障害後の切り替えは 100ms 以内に完了します。 RS485 通信では、デイジーチェーン配線とシールド付きツイストペア ケーブルを 120 Ω 終端抵抗と 4 Ω 以下の接地設計とともに使用して、物理層での信号反射と電磁干渉を低減します。

2. エッジ コンピューティングとプロトコルのアップグレード

エッジ側のデータフィルタリングと集約により、異常な値と集約されたデータのみがアップロードされ、不要なトラフィックが削減されます。従来のポーリング プロトコルは、MQTT などのパブリッシュ/サブスクライブ IoT プロトコルに徐々に置き換えられています。

専用の ASIC ハードウェア アクセラレーションと組み合わせることで、制御コマンドの応答時間が数秒からミリ秒に短縮されます。

3. AI 主導の動的保護アルゴリズム

NCU は、SuperTrack を含む AI アルゴリズムを使用してシェーディングと両面放射照度データを分析し、追跡パフォーマンスを継続的に向上させます。

地域の気象状況を 0.5 秒ごとに監視することで、より多くの太陽エネルギーを捕捉するための最適なトラッカー角度を計算します。

4. 双方向適応型風保護

NCU は、10 m/s、12 m/s、15 m/s などの 3 つの風速しきい値を使用して、リアルタイムの風速と風向に基づいてトラッカーの位置を調整します。トラッカーを風下に移動したり、安全な 5° の角度で収納したりできます。

風速が 8 m/s 以下などの安全レベルに 5 分間続くと、システムは自動的に追跡モードに戻ります。

大規模太陽光発電所に太陽光発電通信ボックスが必要な理由

1. O&Mコストの削減

NCU は、-40°C ～ 85°C の動作温度範囲と IP65 保護を備えた産業グレードのハードウェアを使用しています。強風、吹き砂、高い電磁干渉の中でも確実に動作するように設計されています。

エッジ コンピューティングにより、データ送信の需要とネットワークの遅延を軽減しながら、ローカルでの意思決定を迅速化できます。

2. AI追跡による発電量向上

AI を活用した追跡の制御ユニットとして、NCU はリアルタイムの気象データと PV ストリング データを使用して日陰を回避し、最適なトラッカー角度を計算します。

これは、複雑な地形や拡散光の条件下で全体的な発電量を向上させるのに役立ちます。

3. プロアクティブな資産保護

NCU は、マイクロ気象ステーションおよび安全保護ユニットとしても機能します。強風、大雪、雹、その他の異常気象時には、3 レベルの防風位置や高角度の雹防護位置を含むゾーンレベルの保護モードが自動的に作動し、PV モジュールの損傷やトラッカーの変形を防ぎます。

4. マルチプロトコル接続

NCU は、Modbus や IEC 104 を含む 200 以上の主流通信プロトコルをサポートします。

インバータ、気象観測所、Smart Logger などのさまざまなブランドのデータロガーと互換性があり、複数ブランドの機器を統合統合できます。

全仕様表

▷ 特徴的なパラメータ

▷ 機能パラメータ

▷ 一般パラメータ

安心のアフターサポート

インテリジェントな検査と予知保全

潜在的な問題を早期に特定するために、ドローンベースの赤外線スキャンとエッジ コンピューティングを使用して、老朽化し​​たケーブルや過熱している接続ポイントを特定します。

AI が電流、電圧、通信ステータスをリアルタイムで監視し、障害が拡大する前に障害を検出します。

ファームウェアの OTA と定期メンテナンス

ソフトウェアの脆弱性に対処し、アルゴリズムを改善するために、ファームウェアのアップデートは 6 か月ごとに提供されます。

定期検査には、通信ポート、ネットワーク ケーブル コネクタ、および避雷モジュールが含まれます。

段階的な緊急対応

通常の晴天時に NCU 通信が完全に失われた場合、O&M 担当者はローカル自動モードに切り替えるか、固定の最適な傾斜角に切り替えるかを評価できます。

異常気象時には、現場での手動操作またはバックアップ通信リンクを通じてトラッカーを安全な位置に移動するための緊急手順が即座に発動されます。

よくある質問

Q: 太陽光発電通信ボックスは SCADA とどのように連携してインテリジェントな O&M を実現しますか?

A: 太陽光発電通信ボックスは、オンサイト データ ゲートウェイとして機能し、機器の動作データを SCADA にアップロードします。

このプロセスには、機器の状態監視 → データ分析 → 異常警告 → O&M 対応が含まれます。

たとえば、TCU が追跡異常を検出すると、データが NCU にアップロードされ、NCU がそれを SCADA に送信してアラートを生成し、O&M 担当者がリモート診断を実行できるようにします。

Q: 大規模な太陽光発電プロジェクトでは、TCU に直接接続するのではなく、NCU が必要なのはなぜですか?

A: すべての TCU に直接接続すると、通信配線が複雑になり、ネットワーク ノードの数が過剰になり、システムのメンテナンスが困難になります。

NCU を使用すると、複数の TCU を集中管理できるため、ネットワーク構造がより明確になり、データ伝送がより安定し、将来の拡張が容易になります。

Q: NCU には定期的なメンテナンスが必要ですか?

A: はい。推奨されるメンテナンス作業は次のとおりです。

1. 通信状態の確認

2. 機器のアラームログの確認

3. 配線信頼性の検証

4. 保護シールの点検

5. ソフトウェアバージョンのアップデート

6. 設定パラメータのバックアップ
