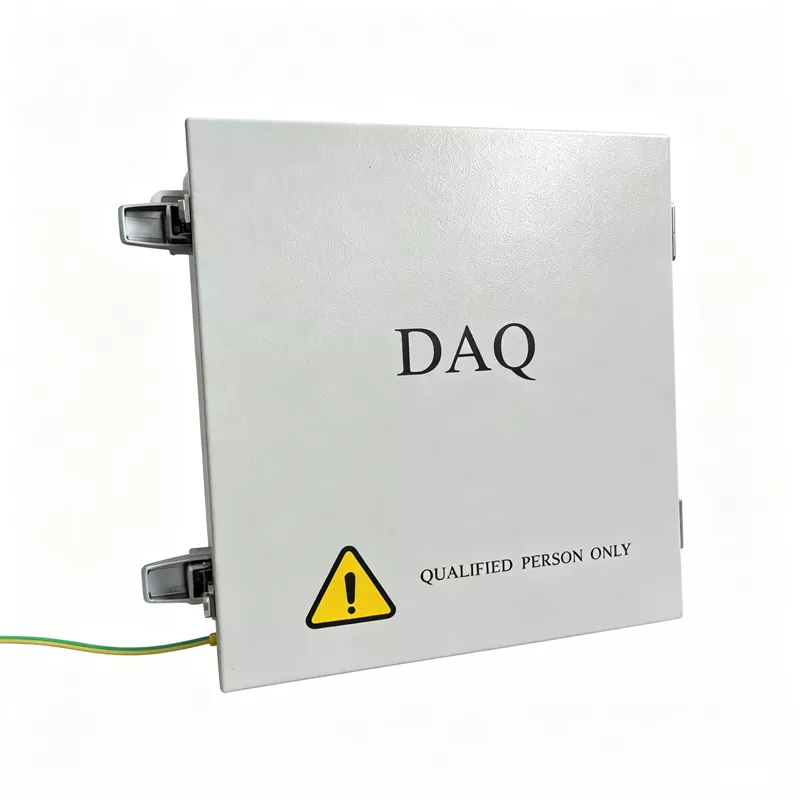

太陽光発電通信ユニット

Ruitai は、デバイス側のデータ収集、エッジ側の処理、クラウドベースのディスパッチを統合する太陽光発電通信ユニットの信頼できるメーカーです。

デバイス レベルでは、産業グレードのプロトコル変換によりレガシー機器が IP ネットワークに接続され、データ サイロの排除に役立ちます。エッジ レベルでは、ローカル データ キャッシュとインテリジェント フィルタリングにより、ネットワーク送信の圧力が軽減されます。

クラウドでは、一元化されたデータ収集とインテリジェントな分析が、可視性、信頼性、管理性、制御性を備えた太陽光発電所をサポートします。

製品アーキテクチャ

1. 二重電源とバックアップ電源

光起電力通信ユニットは、AC 電源と DC 電源の両方をサポートしており、バックアップ用のリチウム電池が含まれています。

AC 電源が遮断された場合でも、コアの通信および制御機能を維持して、データ損失やコマンドの中断を防ぎます。

2. 産業グレードの保護と絶縁

工業用グレードのチップ、絶縁回路、IP65 エンクロージャは、電磁干渉、結露、極端な温度から保護し、過酷な環境における通信モジュールの故障や損傷のリスクを軽減します。

3. 安全な暗号化通信

ハードウェアおよびソフトウェアの暗号化と高電圧および低電圧の絶縁により、制御コマンドを改ざんや傍受から保護し、太陽光発電所の安全な遠隔制御をサポートします。

全仕様表

▷ 特徴的なパラメータ

▷ 機能パラメータ

▷ 一般パラメータ

標準化された NCU のトラブルシューティングと予防保守

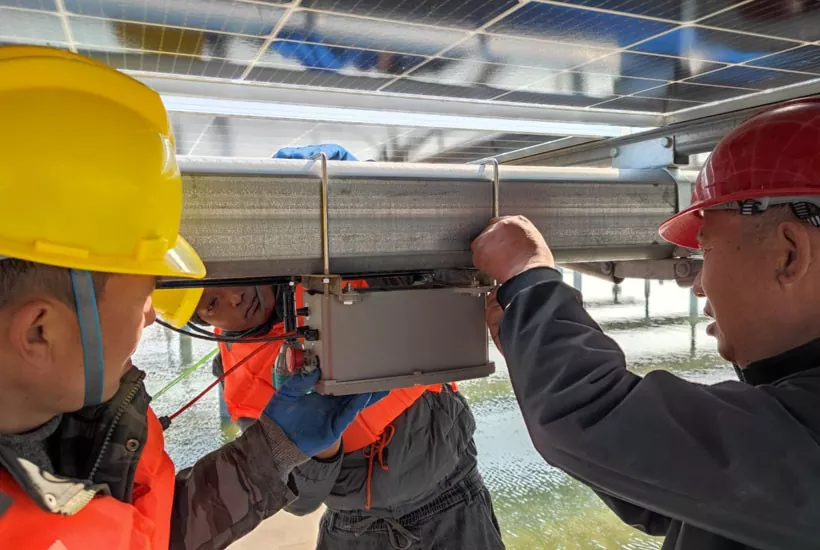

Ruitai 太陽光発電通信ユニットの長期安定運用をサポートするために、O&M 担当者が問題を迅速に特定して解決できるように、標準化されたトラブルシューティングと予防保守システムを提供しています。

フェーズ 1: 最初の現場検査 (目視、匂い、測定チェック)

目視検査とステータス検査:NCU の筐体に損傷、水の浸入、結露がないか確認してください。内部コンポーネントに焼け跡やコンデンサの膨張がないかどうかを検査します。電源、通信、障害ランプなどのパネルのインジケーターを確認し、機器のマニュアルを参照して障害コードを確認してください。

物理接続チェック:NCU、ホストコンピュータ、TCU間のネットワークケーブル、RS485ケーブル、光ファイバコネクタが緩んでいないか確認してください。コネクタを外し、ピンが黒ずんだり酸化していないか確認してください。必要に応じて適切な洗浄剤で洗浄し、再接続して固定します。

電源テスト:通信モジュールの電源電圧（DC12V/24V）をマルチメータで測定し、定格範囲内（許容変動±10％）であることを確認してください。関連するヒューズが切れていないか確認し、短絡や過負荷の危険性がないか検査してください。

フェーズ 2: パラメータと構成のチェック (検証、レビュー、アップグレード)

通信パラメータの確認：機器のマニュアルを参照して、NCU と監視プラットフォームの間の通信プロトコル (Modbus RTU/TCP など)、およびボーレートとパリティの設定が正しく一致していることを確認してください。デバイスの IP アドレス、ステーション アドレス、またはノード アドレスをチェックして、ネットワークの競合がなく、ネットワーク トポロジが正しいことを確認します。

ファームウェアのバージョンチェック:システムにログインし、現在の NCU ファームウェアのバージョンを確認します。既知のバグや互換性の問題が存在する場合は、最新のファームウェアのアップデートについて製造元に問い合わせてください。

フェーズ 3: 専門的なテストと交換検証 (送信、受信、交換)

データリンクテスト:シリアル ポート デバッグ ツールを使用してテスト コマンドを NCU に送信し、通常の 16 進データ ストリームが返されるかどうかを確認します。結果の評価: 文字化けしたデータまたはすべて FF の応答は、通常、物理接続または干渉の問題を示しています。データを受信したがデコードできない場合は、通常、プロトコル構成に問題があることを示します。

相互置換検証:上記のチェックが正常であれば、疑わしい通信モジュールまたは NCU メインボードを、同じモデルの正常に動作することがわかっているユニットと交換します。交換後に通信が回復した場合は、元のハードウェアに欠陥があることが確認され、修理のために工場に返却するか、廃棄する必要があります。

フェーズ 4: 環境と干渉の評価 (予防、検出、測定)

電磁干渉チェック:通信ケーブルのシールドが適切に接地されていること、および通信ケーブルが高圧電力線に沿って配線されていないことを確認してください。 RS485 通信の場合は、A/B ワイヤが正しく接続されていること、およびバスの両端に 120 Ω の終端抵抗が取り付けられていることを確認してください。

環境保護チェック:結露による回路基板の軽度の短絡を防ぐために、エンクロージャのシール ストリップが劣化していないか確認してください。高温または低温によるシャットダウンを避けるために、動作温度が工業用グレードの範囲内にあることを確認してください。

フェーズ 5: アップグレードの処理と記録

メーカーサポート:最初の 4 つのフェーズを経ても問題が解決されない場合は、インジケータのステータス、エラー コード、テスト メッセージを含むすべての障害の詳細を記録します。チップレベルの検査と修理については、メーカーのテクニカル サポート チームにお問い合わせください。

作業指示書の文書:NCU トラブルシューティング記録フォームに検査手順、交換部品モデル、最終解決策を記入してください。記録をインテリジェント O&M プラットフォームにアップロードしてファイリングします。

一般的な障害と解決策

問題 1: NCU が SCADA に接続できない

原因: ネットワークの異常、不正な IP 構成、プロトコルの不一致、通信モジュールの障害。

検査方法: ネットワーク ポート、光ファイバー、およびネットワークのステータスを確認します。ネットワークパラメータを確認します。プロトコル設定 (Modbus など) を確認します。ハードウェアのステータスを検査します。

問題 2: 一部の TCU がオフラインです

考えられる原因: RS485 回線の障害、アドレスの競合、過度の通信距離、不適切な終端抵抗構成。

対処法: 通信回線を確認し、デバイスのアドレスを確認し、通信品質をテストします。

問題 3: NCU が頻繁に再起動する

考えられる原因: 不安定な電源、過度の温度、ソフトウェアの異常。

推奨事項: 電源電圧を確認し、動作ログを確認し、製造元のテクニカル サポートに問い合わせてください。

よりスマートな運用保守サポート

Suzhou Ruitai の NCU は、内蔵のインテリジェント診断機能と標準化されたトラブルシューティング手順を使用して、障害診断を数日から数分に短縮します。

リモート O&M ソフトウェアと組み合わせることで、O&M 担当者は現場を頻繁に訪問することなくリモートでの試運転とファームウェアのアップグレードを完了できるため、手動による O&M コストが削減され、安全で効率的な太陽光発電所の運用がサポートされます。
