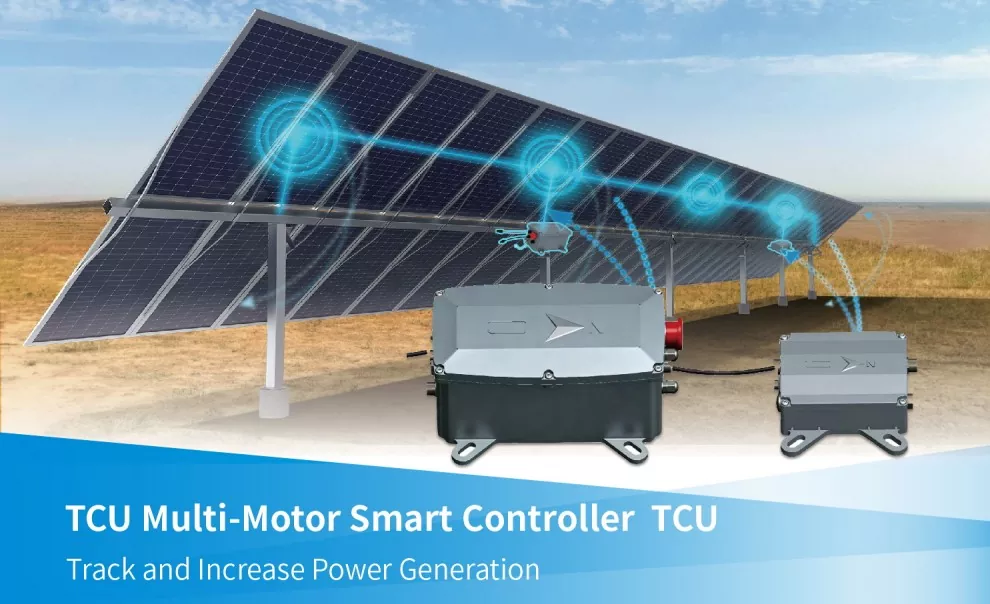

インテリジェントおよびサブコントローラーの複数列ソーラー トラッカー

Ruitai には、高品質のインテリジェントおよびサブコントローラーの多列ソーラー トラッカーを製造する独自の工場があります。この TCU システムは、太陽光発電所のインテリジェント コアとして機能します。

モーターを正確に制御して PV パネルの角度をリアルタイムに調整し、システムが 1 日を通して太陽の動きに動的に追従し、より多くの太陽エネルギーを捕捉できるようにします。

このシステムは、内蔵のニューラル ネットワーク アルゴリズムによってさらに強化されており、クラウドベースのリモート学習と継続的な最適化が可能になります。

太陽光の条件や敷地環境が変化すると、TCU は時間の経過とともに追跡戦略を調整および改善し、太陽光発電所がより効率的にエネルギーを生成できるように支援します。

製品の技術的特徴

1. ハードウェアとソフトウェアの統合

インテリジェントなサブコントローラーの多列ソーラートラッカーは、AC 電源と DC 電源の両方をサポートし、大容量のバックアップ リチウム バッテリーを装備しているため、夜間や過酷な気象条件下でも安定したコア制御を保証します。

高度なインテリジェント追跡アルゴリズムと高精度 3D モデリング技術により、このシステムは複雑な地形によって引き起こされる影の損失を効果的に削減し、全体的なエネルギー生成を向上させることができます。

Ruitai のサポートするモバイル アプリおよび SCADA プラットフォームと組み合わせることで、このシステムは、迅速なインストールからリモート操作およびメンテナンスに至るまで、フルプロセスのデジタル管理を可能にします。

2. 安全保護機構

厳しい風条件下では、システムは当社の TCU を使用し、NCU は PV パネルを安全な平行位置に自動的に調整し、風荷重を軽減し、トラッカー構造を保護します。

特定の状況では、風の影響を受けない独立したトラッカー列を特定し、安全に発電を継続できるようにすることもできます。

各 NCU はマイクロ気象ステーションとしても機能し、強風、大雪、洪水などの異常気象時に段階的な保護とフォールトトレランス対応を可能にします。

このシステムは、高電圧と低電圧の分離、内蔵の電気保護、および二重層のソフトウェアおよびハードウェア暗号化を備えて設計されており、人員、機器、データの安全性を確保します。

システムパラメータ

機械的パラメータ

電気的パラメータ

TCU インストールガイド

1. 機械的設置

● ブラケットの取り付け:取り付けブラケットまたは機器の筐体を指定された場所に取り付けます。振動による緩みを防ぐために確実に取り付け、メンテナンスのために十分なスペースを確保してください。

● TCU を取り付けます。付属の取り付けネジを使用して、TCU (多列ソーラー トラッカー用インテリジェント サブコントローラー) を正しい方向に固定します。

2. 電気接続

●電源：DC 電源入力と保護アース (PE) を接続します。正しい極性を確認し (プラス端子とマイナス端子を逆にしないでください)、端子がしっかりと接続されていることを確認してください。

●モーター接続：TCU → モータードライバー → ドライブモーター → トラッカー回転

●センサー接続：プロジェクトの仕様に従って、傾斜センサー、位置センサー、風速センサーを接続します。

3. 通信接続

● 標準アーキテクチャ:ソーラートラッカー → TCU → NCU → SCADA システム

● 通信インターフェイスには次のものが含まれます。

RS485：一般的なフィールド通信方式

CANバス：内部制御装置通信

イーサネット：高速データ伝送

無線通信: 特殊なプロジェクト用途向け

4. パラメータの設定とコミッショニング

● 基本パラメータを設定します。緯度/経度、時間設定、追跡モード、角度の制限を投影します。

●モーター動作テスト：正逆動作と最大/最小角度をテストします。トラッカーの移動方向が正しいことを確認します。

● 角度校正:位置フィードバックと傾斜センサー データを使用して、実際の角度をシステムが報告する角度と調整します。

●通信テスト：データのアップロード、ステータスのフィードバック、アラーム通知など、TCU と NCU 間の通信を確認します。

有線と無線: TCU 通信方式の比較

Ruitai のサブコントローラーを備えたインテリジェントな多列ソーラー トラッカーは、さまざまな通信方式をサポートしています。以下をお勧めします。

平坦な地形にある太陽光発電所の場合は、RS485 有線ソリューションを優先します。山岳地帯や浮遊サイトなどの困難な導入環境では、信号カバレッジ テストが徹底的に実施されている限り、ワイヤレス ソリューションを検討できます。

製品タイプ

さまざまなプロジェクト要件を満たすために、Ruitai はさまざまなトラッカー システム構成に対応する柔軟な製品マトリックスを提供します。

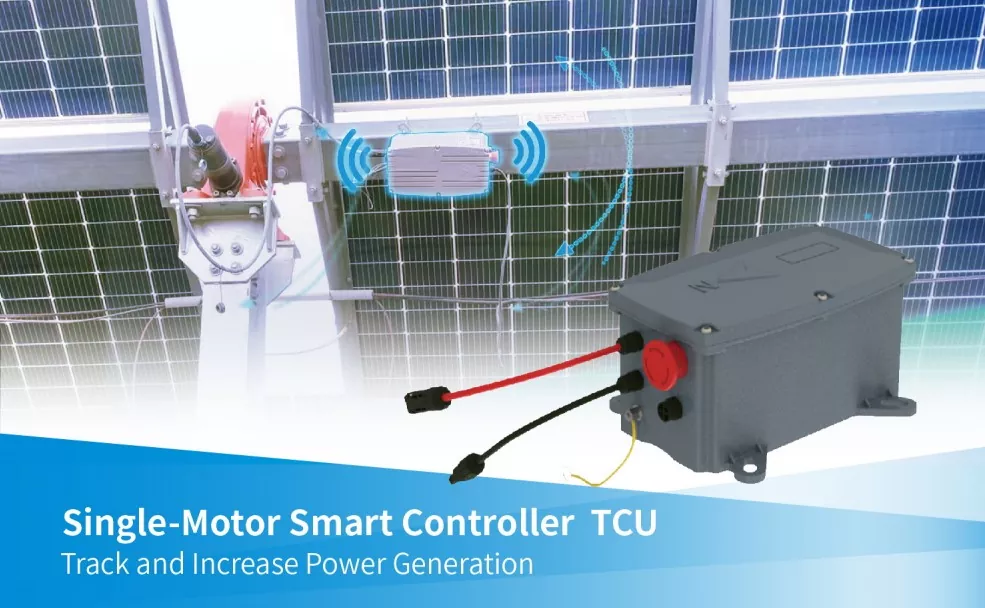

単列、単一ドライブのアプリケーション向けに、DC 電源の RT-TK-SP-V1 と AC 電源の RT-TK-EP-V1 の 2 つのモデルを提供します。

どちらも 300W モーターで動作し、標準のトラッカー列に安定した制御を提供するように設計されています。

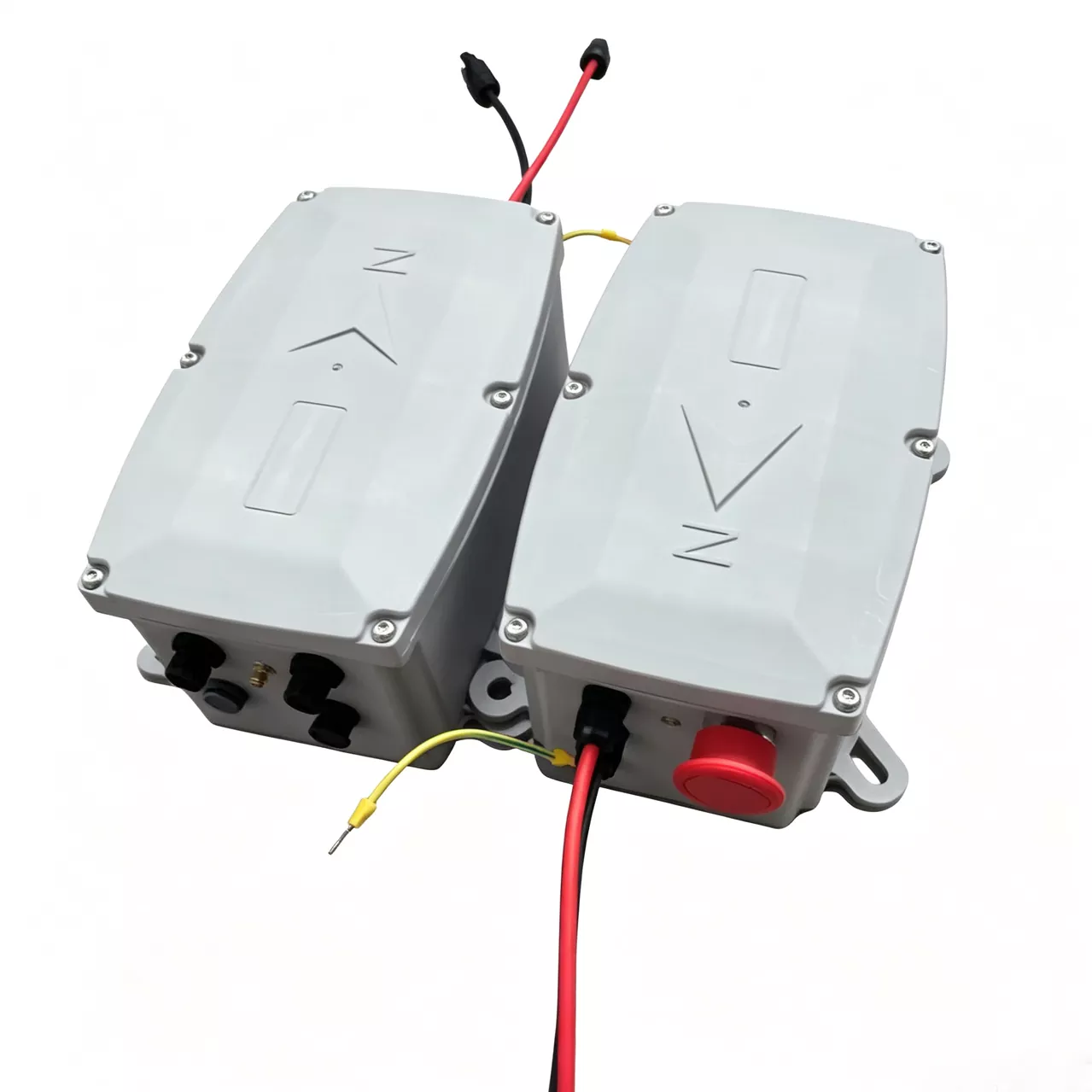

複数の列と複数のドライブを備えた大規模アレイの場合、メイン コントローラーとサブ コントローラーを使用した組み合わせソリューションを提供します。この構成は最大 150W のモーターをサポートし、より複雑なプロジェクト レイアウトに適しています。

システムがストリング DC 入力を使用する場合でも、AC グリッド接続を使用する場合でも、Ruitai の制御ソリューションはさまざまな現場条件やプロジェクトのニーズに柔軟に適応できます。

認証と品質保証

当社のインテリジェントなサブコントローラー多列ソーラー トラッカーは、主要な国際規格と国内規格に厳密に準拠しています。 ISO9001品質マネジメントシステム認証、CE安全認証、国際試験検査機関HTWによる安全規格検査を取得しています。

さらに、システム ソフトウェアは中華人民共和国国家著作権局からコンピュータ ソフトウェア著作権登録証明書も取得しています。

Ruitai TCU 製品を選択することは、太陽光発電の将来に向けて、準拠性、信頼性、効率性の高い制御ソリューションを選択することを意味します。
